| 基本參數： | 容積[塵：7方；水：9方] 噸位[18000] | 排放標準： | 國六 |
|
【主要技術參數】 |
|||
|
產品商標 |
程力牌 |
公告批次 |
333 |
|
產品名稱 |
CL5180TXSD6GH型洗掃車 |
產品號 |
ZR08S6H501N |
|
總質量(Kg) |
18000 |
罐體容積(m3) |
|
|
額定載質量(Kg) |
6140,6075,5410,5345 |
外形尺寸 |
8850,8550,8250,8050,7500,7350×2480×3130 |
|
整備質量(Kg) |
11730,12460 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
2,3 |
載質量利用系數 |
|
|
接近角/離去角(°) |
17/12 |
前懸/后懸 |
1400/2150,1430/2120 |
|
軸數 |
2 |
軸距 |
3800,3950,4200,4500,4700,5000,5300,5800,5600 |
|
軸荷(Kg) |
6500/11500 |
最高車速(Km/h) |
89 |
|
其它 |
1、專用裝置:垃圾箱體,掃刷裝置組成,為城市道路洗掃專用車;2、防護材料:Q235A,左右側面防護由專用裝置(掃刷)代替, 離地高度為:200,后下部防護與車架采用焊接連接,后下部防護尺寸:60×230(mm),離地面高度400mm;3、.隨底盤選裝駕駛室;選裝箱體外形;4、ABS型號/生產廠家:3631010-C2000/東科克諾爾商用車制動系統(十堰)有限公司,ABS 8/東科克諾爾商用車制動系統(十堰)有限公司, 4460046450/威伯科汽車控制系統(中國)有限公司.5、整車長/前懸/軸距/后懸對應關系為:8850/1400/5300/2150,8550/1400/5000/2150,8250/1400/4700/2150,8050/1400/4500/2150,7500/1400/3950/2150,7350/1400/3800/2150,8850/1430/5300/2120,8550/1430/5000/2120,8250/1430/4700/2120,8050/1430/4500/2120,7500/1430/3950/2120,7350/1430/3800/2120;6、整備/載質量/駕駛室準乘人數(kg/kg/人):11730/6140/2,11730/6075/3;12460/5410/2,12460/5345/3;選用軸距3800,3950,4500時整備質量為11730kg,選用軸距4700,5000,5300時整備質量為12460kg |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
DFH1180EX8 |
底盤名稱 |
載貨汽車底盤（二類） |
|
商標名稱 |
東風牌 |
生產企業 |
東風商用車有限公司 |
|
外形尺寸 |
7090,7790,8290,2400×2750,2800, |
輪胎數 |
6 |
|
接近角/離去角(°) |
17/24,17/18,17/13,19/20 |
輪胎規格 |
10.00R20 18PR,275/80R22.5 18PR |
|
鋼板彈簧片數 |
7/9+6,8/10+8,8/9+6,11/10+8 |
前輪距 |
1876,1896,1920,1950,1914,1934,1980,2000,1815,1860 |
|
燃料種類 |
柴油 |
后輪距 |
1820,1860,1800 |
|
排放標準 |
GB3847-2005,GB17691-2018國Ⅵ |
||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
DDi50E190-60 D4.5NS6B190 D6.7NS6B230 B6.2NS6B210 B6.2NS6B230 DDi50E220-60 D4.0NS6B185 |
東風商用車有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風商用車有限公司 東風康明斯發動機有限公司 |
5000 4500 6700 6200 6200 5000 4000 |
147 140 169 154 169 162 136 |

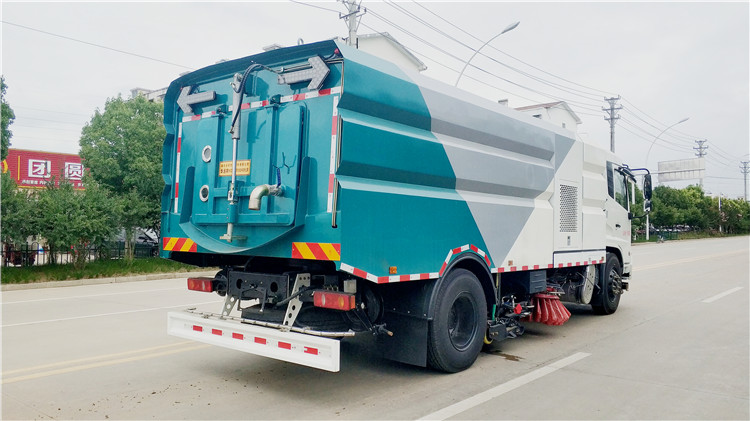

● 垃圾箱外形采用長方體的造型，箱體受力均勻，結構性能強，美觀。垃圾箱采用不銹鋼制作，永不銹蝕。

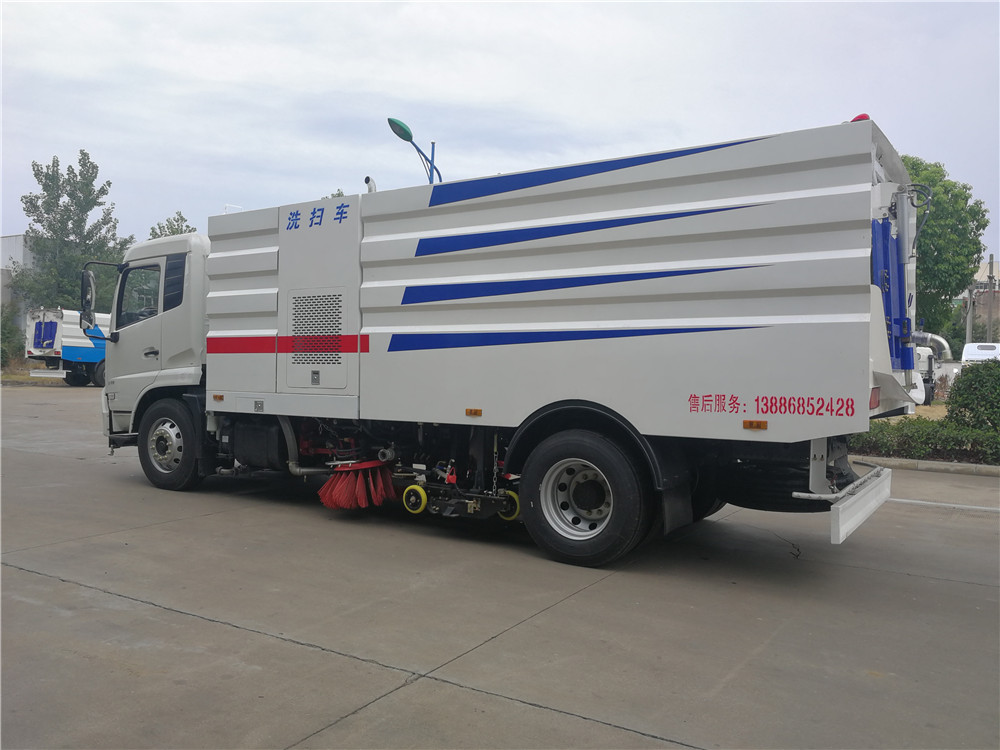

● 工作裝置采用“中置兩盤掃+中置寬吸嘴+內置高壓主噴桿+左右高壓側噴桿”布置形式。
● 中置兩盤掃（掃盤可單獨控制）+中置寬吸嘴+內置高壓主噴桿+左右高壓側噴桿（左右高壓側噴管可獨立控制）結構，實現路面的洗掃及吸塵。
● 左右側噴桿V形布置和吸嘴內置主噴桿無間隙高壓噴嘴噴水布置，有效的將清洗后的污水和垃圾全部歸攏趕至吸嘴處，并吸收于污水垃圾箱內，使路面不留塵土、積水，路面清洗、刷掃和污水回收效果佳。
● 清水箱和垃圾箱分體布置，有效空間利用最大化，一次連續作業時間長。同時在作業過程中可通過污水排放裝置對污水進行排放，隨時加清水繼續作業；垃圾箱采用雙油缸自卸卸料，箱內同時設有大流量高壓噴嘴，可快速?zèng)_洗垃圾箱
● 左右高壓側噴桿具有雙向自動避障保護及復位功能。可大大減少左右高壓側噴桿損壞，作業時整車安全性也提高。
● 中置寬吸嘴具有液壓浮動功能，有效的延長橡膠滾輪的壽命。
● 采用PLC編程、智能化控制系統，電、液、氣集中控制，駕駛員可在駕駛室內完成各種動作的操作。
|
功能演示
|
洗掃車是集掃路車、灑水車和高壓清洗車 功能于一體的新型路面清洗設備，特別適用于
清潔城市道路路面、路緣、路緣石。對路面的 粉塵有著傳統掃路車、灑水車、高壓清洗車無 法做到的清潔功能，能在一次作業中完成清
掃、高壓清洗和垃圾、污水收集，而且具有高 壓噴霧降塵功能。洗掃車采用“中置兩立掃+ 中置寬幅吸嘴+內置高壓水噴桿+左、右高壓側 噴桿”裝置結構。 |
|
|
駕駛室后下方標配低壓前沖，由低壓水泵 產生的水流，可以像灑水車一樣對路面進行大面積沖洗，沖洗寬度可達 16米。 |
|
|
由高壓水泵產生的后噴霧，可以在洗掃過程中對路面進行噴灑保濕，起到美化路面的作
用。 |
|
|
左右噴桿安裝在吸盤上，隨吸盤升降，結 構簡單緊湊，保證噴水桿的離地高度固定不變，達到最佳清洗效果，可方便清洗路緣和石立面。
|
|
|
廂體采用傾翻卸料，帶高壓沖洗自潔裝置。垃圾箱自潔裝置可在垃圾箱卸料時幫助卸料，沖洗附著在箱體內壁上的殘留垃圾。
|
|
|

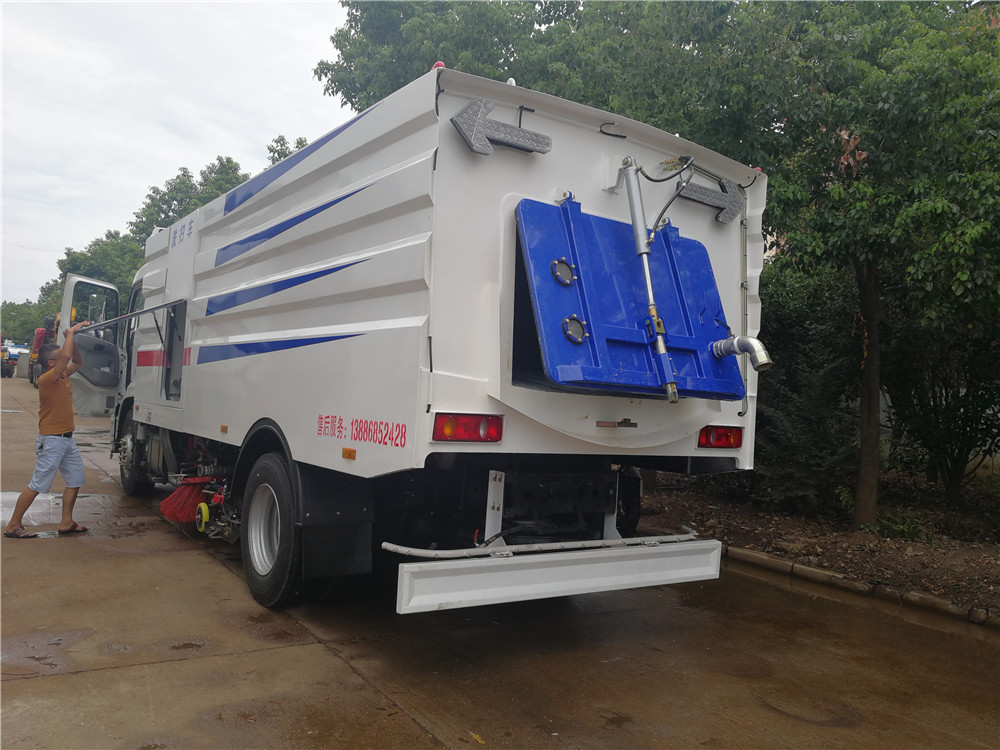

洗掃車右后側裝有機械式自動卷繞沖洗卷盤，配 17m 高壓軟管，可用于清行車身和其 他需要清洗的地方。手持不銹鋼噴槍配快速接 頭，能方便地與沖洗卷盤連接或脫開，產生的 高壓水流可輕松沖去路邊小廣告。
|

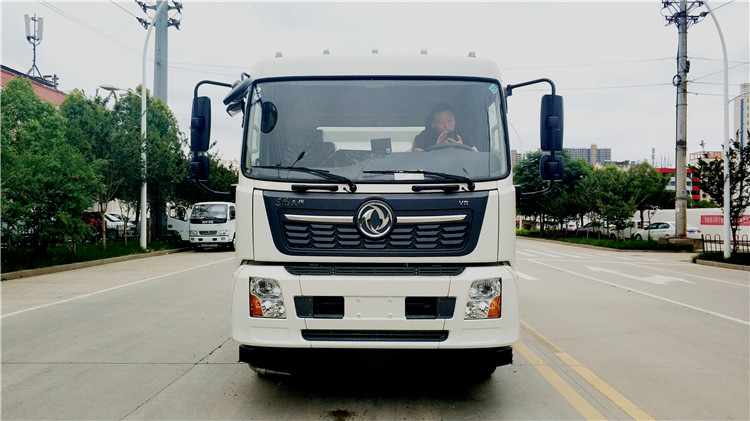

整車配置

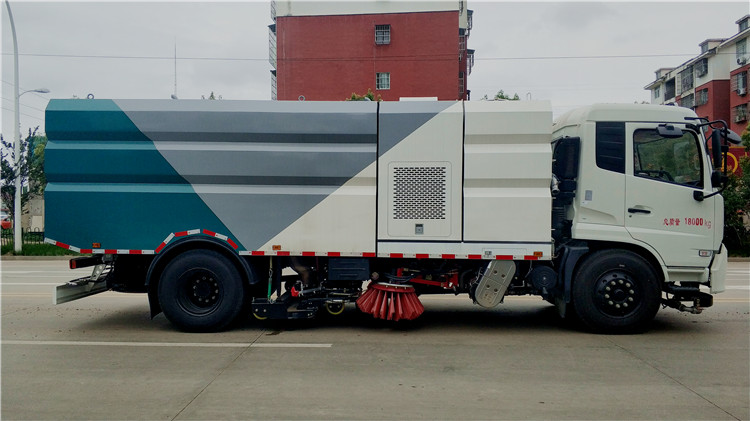

該洗掃車采用東風多利卡國六二類底盤改裝，加裝副發動機、風機、清水箱、垃圾箱、左右立掃、掃盤降塵系統、左右高壓側噴高、吸盤內置高壓主噴桿、氣動系統、液壓系統、專用裝置電控系統和副車架等改裝而成。
改裝組件說明：
1、 東風多利卡國六二類底盤。
2、 副發動機采用東風康明斯140馬力，帶渦輪增壓副發動機。
3、免維護自動離合器，減少風機啟動和停止時對發動機的沖擊。離合器在使用過程中具有高度耐磨、使用壽命長、低噪音、低油耗量和節省成本的優點。
4、采用大功率耐磨免維護離心風機，噪音低、效率高、風量大，使用壽命長。
5、金龍低壓水泵。
6、博萊尼亞高壓水泵。
7、索諾天工、岡田精工，氣動閥，氣動閥門。
8、副發動機加裝空氣濾芯，有效防止副發動機進灰塵，導致拉缸。
9、車輛尾部倒車影像。
10、車輛尾部手動操作盒。
11、車輛尾部后噴霧。
12、車輛自帶18M高壓洗車卷?yè)P(yáng)。
14、左右立掃為單掃盤，減少了掃刷的數量和掃刷消耗量，能降低使用成本。掃刷上加裝噴水裝置，用于噴霧降塵。左右立掃分開控制，可實現右掃和全掃等不同的作業模式。
15、吸盤的吸口寬度達到1400mm，確保作業總寬度大于2.6m。4個高度可調的吸嘴輪，能方便調整和保證吸嘴與路面間合理間隙，從而達到更好的吸污效果，吸污效率更高。
16、吸盤內有高壓噴水裝置，噴嘴布置在吸盤內部，能最大限度沖洗路面。左右高壓噴水支架安裝在吸盤上，隨吸盤升降，結構簡單緊湊，保證噴水支架達到最佳的沖洗效果。
17、后部采用LED箭頭燈警示燈，保證行車作業安全。
18、掃盤擺線馬達采用三洋馬達，使用壽命長穩定可靠，故障率低。
19、液壓管路采用德國標準技術密封結構形式，抗震動性能好，密封可靠性高，可實現無泄漏的密封效果。
20、采用海普瑞斯液壓電磁閥，關鍵電控元件采用施耐德電器開關，可靠性高，使用壽命長。
21、PLC駕駛室操作作業。
22、加裝手動泵應急系統，在副發動機停止的狀態下也能舉升垃圾箱，便于維護保養。
23、垃圾箱，容積達2.5m³，廂體采用傾翻卸料。
24、清水箱，容積達3m³。
25、非不銹鋼件經防銹處理，經久耐用。
