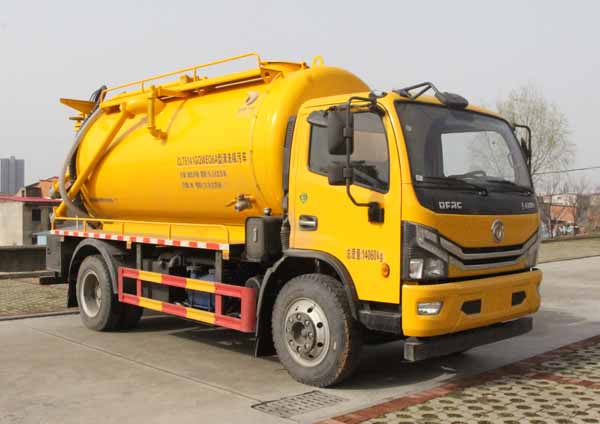

縱昂牌CLT5141GQWEQ6A型清洗吸污車
|
【主要技術參數】 |
|||
|
產品商標 |
縱昂牌 |
公告批次 |
355 |
|
產品名稱 |
CLT5141GQWEQ6A型清洗吸污車 |
產品號 |
ZSKE075C016 |
|
總質量(Kg) |
14060 |
罐體容積(m3) |
6.91 |
|
額定載質量(Kg) |
5265 |
外形尺寸 |
7250,7350×2350×3250,3350 |
|
整備質量(Kg) |
8600 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
3 |
載質量利用系數 |
|
|
接近角/離去角(°) |
21/11,21/12 |
前懸/后懸 |
1180/2270,1317/2133, 1180/2370,1317/2233 |
|
軸數 |
2 |
軸距 |
3800,3950,4050, 4100,4400,4700,5200 |
|
軸荷(Kg) |
4860/9200 |
最高車速(Km/h) |
89,120 |
|
其它 |

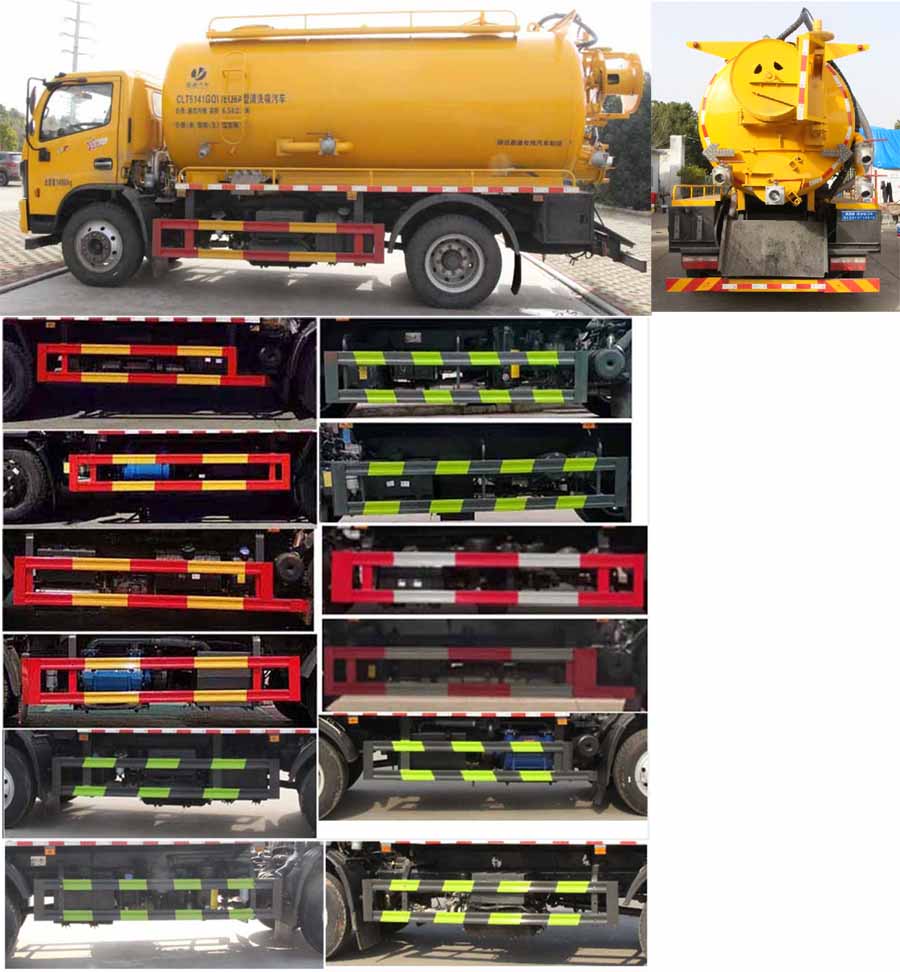

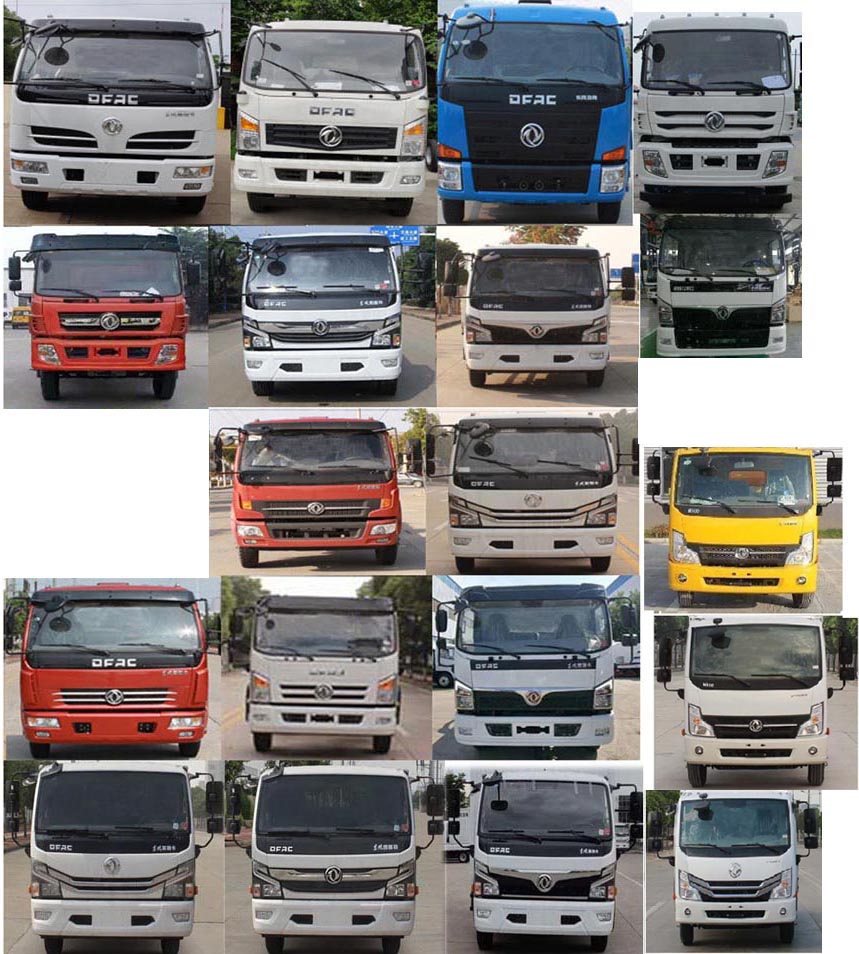

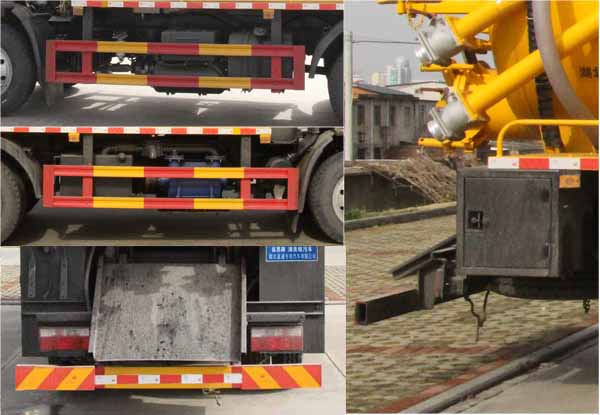

該車用于下水道排污及疏通,專用裝置:罐體、吸污泵、清洗沖刷總成.該車輛具有舉升功能,罐體外形尺寸(罐體總長×直徑)(mm):4900×1750(前面1600mm為清水罐,后部3300mm為污水罐);污水罐總?cè)萘?/span>:6.91立方米,污水罐有效容積:6.58立方米,介質:液態污物,密度800千克/立方米;清水罐有效容積:3.6立方米,介質:水,密度1000千克/立方米;清水罐和污水罐為獨立罐體,清洗功能時用清水罐,吸污功能時用污水罐,污水罐和清水罐不可同時滿載,兩罐不可同時使用.ABS型號/廠家:ABS型號:ABS/ASR-24V-4S/4M,廠家:襄陽東風隆誠機械有限責任公司;側、后防護材料均為:Q235碳鋼,側、后防護均為螺栓連接,后部防護截面尺寸:120×50,后部防護離地高度:380;僅采用底盤3800mm軸距改裝.隨底盤選裝駕駛室,選裝油箱位置.選裝后部出口樣式,選裝側面樣式.隨底盤選裝車速89km/h. |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
EQ1145SJ8CDC |
底盤名稱 |
載貨汽車底盤（二類） |
|
商標名稱 |
東風牌 |
生產企業 |
東風汽車股份有限公司 |
|
外形尺寸 |
6725,7100,7190, 7740,8200, 8690×2165×2410, 2535 |
輪胎數 |
6 |
|
接近角/離去角(°) |
21/14 |
輪胎規格 |
8.25R20,8.25R20 16PR ,9.00R20 16PR, 275/80R22.5 18PR |
|
鋼板彈簧片數 |
8/10+7,12/12+9 |
前輪距 |
1745,1842,1820,1890 |
|
燃料種類 |
柴油 |
后輪距 |
1630,1650,1800,1720 |
|
排放標準 |
GB17691-2018國Ⅵ |
||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
D30TCIF1 YCS04200-68 D4.0NS6B170 D25TCIF1 D4.0NS6B185 D4.0NS6B195 YCY30165-60 CY4SK261 CY4SK161 NV30-C6D CY4SK361 YCS04190-68 D40TCIF1 CA4DD2-18E6-30 |
昆明云內動力股份有限公司 廣西玉柴機器股份有限公司 東風康明斯發動機有限公司 昆明云內動力股份有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 廣西玉柴機器股份有限公司 東風朝陽朝柴動力有限公司 東風朝陽朝柴動力有限公司 東風朝陽朝柴動力有限公司 東風朝陽朝柴動力有限公司 廣西玉柴機器股份有限公司 昆明云內動力股份有限公司 中國第一汽車集團有限公司 |
2977 4156 4000 2499 4000 4000 2970 3856 3856 2968 3856 4156 4052 3230 |
125 147 125 110 136 143 121 125 135 120 125 140 135 132
|
東風多利卡12方清洗吸污車，CLT5141GQWEQ6A，清洗吸污車，12方清洗吸污車，高壓管道疏通車，
清水箱3.5立方，污水箱8.5立方，罐體采用Q235碳鋼板材，污水罐與

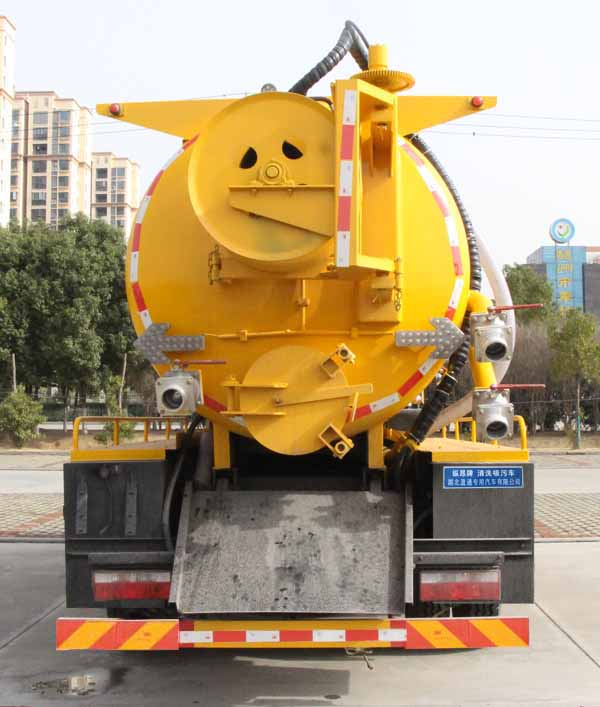

清水罐可互通，罐體可液壓舉升，后蓋為液壓開啟，吸污口在主駕一側，操作系統安裝在主駕一側工
具箱內。60米直徑19高壓管，高壓噴頭10個，尾部4寸吸污球閥，加裝冬季防凍裂吹氣裝置，高壓管
淋洗裝置，兩側平臺活性鏈接，方便拆卸維修，兩側水箱外部鏈接，不影響副梁承載，底部管道加裝
濾網三通，頂部防溢閥加裝濾網三通，防止污物進入吸污泵，有效保護吸污泵，上部水箱可連接底部
吸污泵水箱，方便用水，配送8米-10米吸污管一根。
